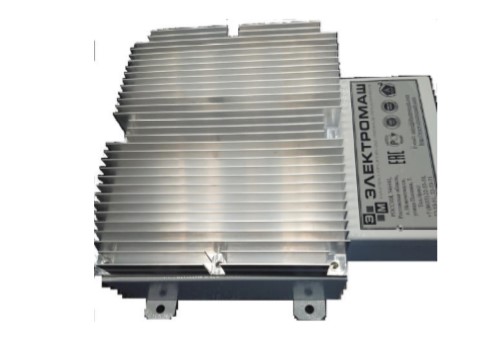

Блок контроля и управления БКУ

Блок контроля и управления БКУ-4 (в дальнейшем блок БКУ) предназначен для поддержания выходного напряжения однофазного трансформатора подстанций типа КТПОЛ, СТП, КТПОЛ-ДОР в заданном диапазоне:

- автоматического переключения регулировочных отводов вторичной  обмотки однофазного трансформатора, для поддержания выходного  напряжения в диапазоне, В………………………………………………. 198±2-231±2

- отключения электропитания нагрузки релейного шкафа  через 0,5 с

при снижении напряжения менее, В……………………………………. 193±2 или
при повышении напряжения более, В…………………………….. 240±2
с последующим включением нагрузки через, мин 1-2
после восстановления напряжения в диапазоне, В……………………. 200±3-237±3

- отключение токов перегрузки более 50 А через, с………………….. 0,1 - отключение токов «глухого» короткого замыкания (в проводах от выходных клемм блока БКУ до входных клемм нагрузки релейного шкафа) через, с……………………………. 0,01

- многократное АПВ после отключения от токов перегрузки и КЗ с выдержками времени 0,5с; 2 с; 8 с; 0,5 мин;  2 мин; 8 мин; 30 мин 30 мин; - передачи информации с помощью цветных индикаторов о работе  блока БКУ и трансформатора
